掰板机

时间:2013-01-23 10:43:18 点击次数:7627

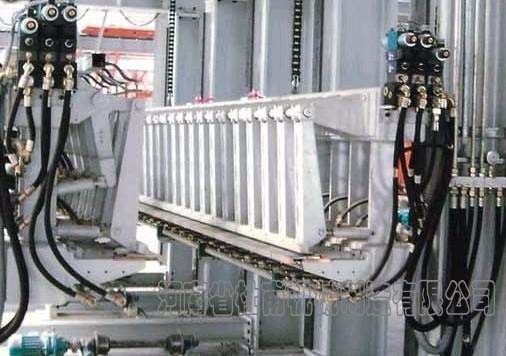

掰板机结构：
掰板机是加气混凝土设备中比较重要的一部分,它具有龙门机架，龙门机架上装有电机减速器、制动器、链轮传动装置和油泵，龙门机架内两侧沿长度方向设有上夹梁和下夹梁，上夹梁与下夹梁之间通过掰板油缸连接，上夹梁和下夹梁上分别装有各自相对布置的若干夹紧油缸，上夹梁上的夹紧油缸与下夹梁上的夹紧油缸上下对应，链轮传动装置的链条与下夹梁连接，油泵通过液压管路分别与掰板油缸和夹紧油缸相连，夹紧油缸的前端装有夹紧体。本实用新型能够机械化地将切割后的成型混凝土块沿切缝分开并重新迭放在一起，不易损伤混凝土块，生产效率高。加气混凝土设备掰板机用于将立式出釜的坯体由机械完成层与层的掰离，该机械安装在加气混凝土成品输送端，可自动完成掰离程序。
掰板机的优点：
1.设备操作简单方便，该机型切割过程(翻转、纵切、横切)分别在不用工位完成，因此各工位工作得到简化，操作保养方便。
  2.本机型除生产砌块外还生产板材，而且对坯体作六面切割，所以制品质量不受涂模油及模具变形影响；
  3.坯体直立后两侧(600mm宽)可在坯体纵向切割，同时完成铣槽，不需要配置槽口加工设备；
  4.机型结构精简实用，便于安装维修；
  5.坯体翻转后直立使坯体宽度为600mm，高度为1200mm，这样切割钢丝使用更短，所以不易拉断，不易漂移，切割精度高；
  6.纵向切割装置是固定的，坯体在切割小车上行走完成纵向切割。水平式横切装置采用链条传动能保持横切架升降传动一致，保证切割精度；
