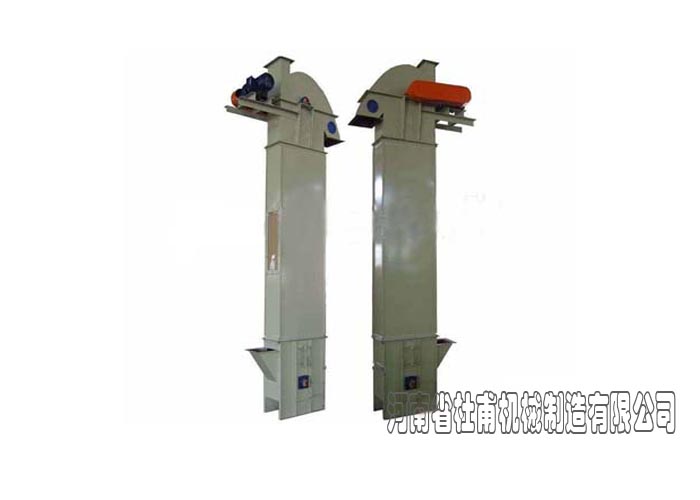

斗式提升机

时间:2013-03-09 15:22:31 点击次数:4369

TH系列斗式提升机工作原理：

TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。

使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。

TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

TH系列斗式提升机技术参数：

提升机型号	TH200	TH250	TH315	TH400	TH630
料斗形式	SH	SH	SH	SH	SH
输送量/（m3/h）	28	48	60	92	185
斗宽/mm	200	250	315	400	630
斗容/L	2.4	4.6	6.0	9.5	23.6
斗距/mm	500	500	512	512	688
链条圆钢（直径x节距）/mm	14x50	14x50	18x64	18x64	22x86
链条破断载荷/kN	190	190	320	320	480
料斗运行速度/（m/s）	1.2	1.2	1.4	1.4	1.5
传动链轮节圆直径/mm	365	520	630	710	900
主轴转速/（r/min）	63.22	44.11	42.5	37.6	31.8
输送物料最大粒度/mm	25	30	35	40	60

TD系列斗式提升机产品概述:
  TD系列斗式提升机（皮带式斗式提升机）适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。 TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。 TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升机均采用皮带+料斗提升输送物料，目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中，并得到很好的应用。
  TD系列斗式提升机产品基本结构:
  TD型斗式提升机（皮带式斗式提升机）由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

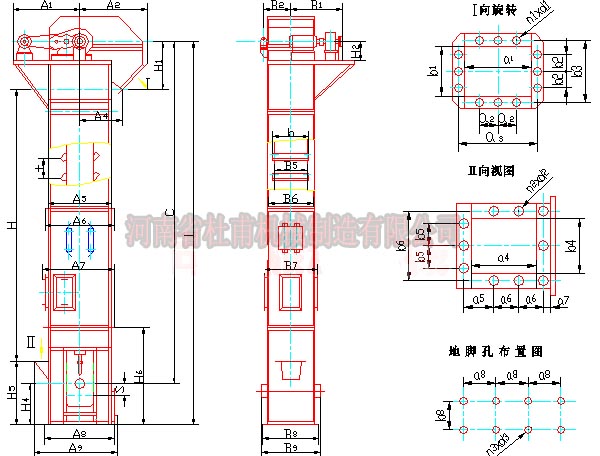

TD系列斗式提升机外形示意图:
